Descrição
Características
Aplicações Gerais
- Irrigação;
- Sistema de abastecimento municipal e civil;
- Industrial;
- Agrícola.
Detalhes Técnicos

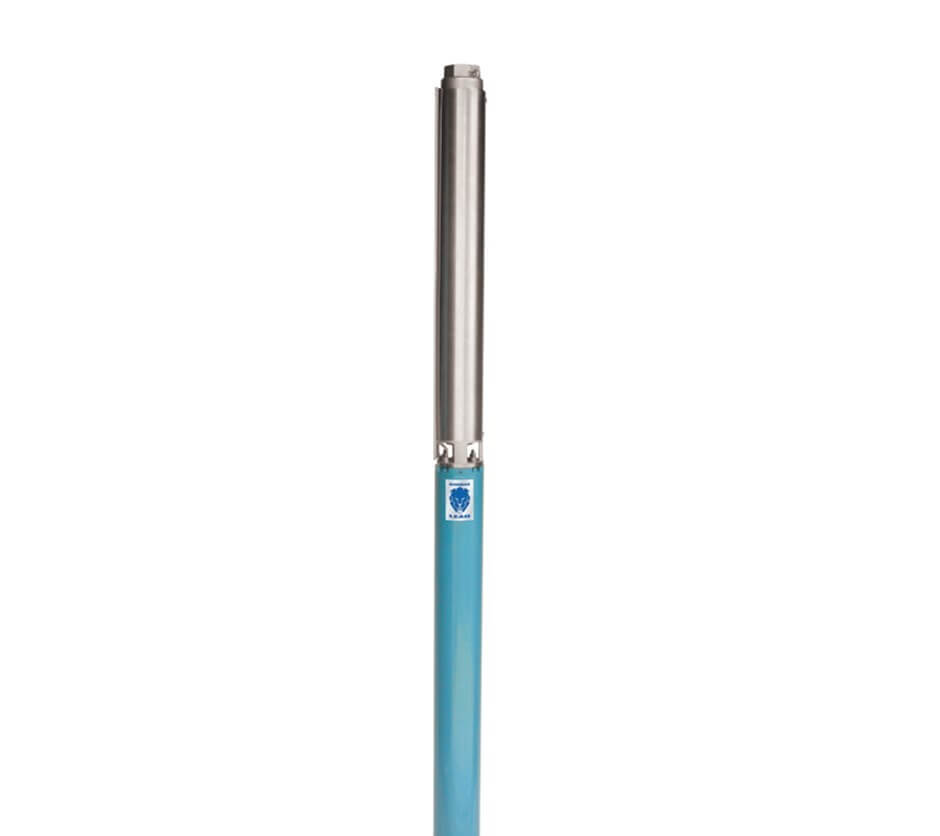

- Indicado para poços tubulares com diâmetro interno mínimo de 4″;
- Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque e saída de 2″ com rosca BSP;
- Motores elétricos submersíveis rebobináveis, 2 polos, 60 Hz, com grau de proteção IP-68, lubrificados a água;
- Vazão: 12 a 27,6 m³/h;
- Altura Manométrica: 11 a 99 m.c.a.
Importante
É importante seguir as recomendações de velocidade mínima de fluxo descritas abaixo, a fim de garantir o resfriamento adequado do motor:
| Motor | Potência | Velocidade de Fluxo para refrigeração do motor (m/s) | Número de partidas / hora | Temperatura máxima de operação (ºC) |
| 360 | 1,5 a 3cv | 0,08 | 10 | 40 |
| 350 | 4 a 5,5cv | 0,08 | 10 | 40 |
| 450 | 9cv | 0,08 |
Info para Pedidos
Modelo 4S22 – Sem Painel
| Série | Potência (cv) |
Estágios | Bombeador | Motobomba Monofásica | Motobomba Trifásica | ||||
| Código | Código | Código | |||||||
| 22MO | 25MO | 44MO | 22TR | 38TR | 44TR | ||||
| 360 | 3 | 5 | 87600004-00 | 87600962-00 | 87600964-00 | 87600966-00 | 87600963-00 | 87600965-00 | 87600967-00 |
| 350 | 4 | 7 | 87600005-00 | 87600968-00 | 87600970-00 | 87600972-00 | 87600969-00 | 87600971-00 | 87600973-00 |
| 5 | 9 | 87600006-00 | 87600974-00 | 87600976-00 | 87600978-00 | 87600975-00 | 87600977-00 | 87600979-00 | |
| 5,5 | 10 | 87600007-00 | – | – | – | 87600980-00 | 87600981-00 | 87600982-00 | |
| 450 | 9 | 14 | 87600008-00 | – | – | – | 87600983-00 | 87600984-00 | 87600985-00 |
Modelo 4S22 – Com Painel
| Série | Potência (cv) |
Estágios | Motobomba Monofásica | |||
| Código | Código | Painel | ||||
| 22MO | 25MO | 44MO | ||||
| 360 | 3 | 5 | 87601901-00 | 87601903-00 | 87601905-00 | CPDM04 |
| 350 | 4 | 7 | 87601907-00 | 87601909-00 | 87601911-00 | CPDM04 |
| 5 | 9 | 87601913-00 | 87601915-00 | 87601917-00 | CPDM04 | |
| Série | Potência (cv) |
Estágios | Motobomba Trifásica | |||
| 22TR | 38TR | 44TR | Painel | |||
| Código | Código | Código | ||||
| 360 | 3 | 5 | 87601902-00 | 87601904-00 | 87601906-00 | CPDT2 |
| 350 | 4 | 7 | 87601908-00 | 87601910-00 | 87601912-00 | CPDT2 |
| 5 | 9 | 87601914-00 | 87601916-00 | 87601918-00 | CPDT2 | |
| 5,5 | 10 | 87601919-00 | 87601920-00 | 87601921-00 | CPDT2 | |
| 450 | 9 | 14 | 87601922-00 | 87601923-00 | 87601924-00 | CPDT2 |
Tabela de Seleção
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | Peso (Kg) | Ø minimo do poço (pol.) | Ø Recalque | |||||||||
| Vazão (m³/h) | |||||||||||||||
| 0 | 12 | 14 | 16 | 18 | 20,4 | 22,8 | 24 | 25,2 | 27,6 | ||||||
| Altura Manométrica Total (m.c.a.) | |||||||||||||||
| 4S22-05 | 3 | 5 | 43 | 32 | 30,5 | 28 | 26 | 23 | 18,5 | 17 | 15 | 11 | 27,4 | 4″ | 2″ BSP |
| 4S22-07 | 4 | 7 | 63 | 48,5 | 46,5 | 43,5 | 40 | 36 | 30,5 | 28 | 25 | 20 | 34,7 | ||
| 4S22-09 | 5 | 9 | 81,5 | 62,5 | 59,5 | 56 | 52 | 46,5 | 39,5 | 36 | 33 | 26 | 38,9 | ||
| 4S22-10 | 5,5 | 10 | 86,5 | 67 | 63,5 | 59,5 | 55 | 49 | 42 | 38,5 | 35 | 28 | 39,5 | ||
| 4S22-14 | 9 | 14 | 126,5 | 99 | 94,5 | 89 | 82 | 74 | 64,5 | 59 | 54 | 45 | 51,9 | ||
