Descrição
Características
Aplicações Gerais
- Bombeamento de águas subterrâneas, cujas principais aplicações são:
- Irrigação
- Sistemas de abastecimento municipal, civil, industrial
- Mineração
- Agricultura
- Pecuária
Detalhes Técnicos

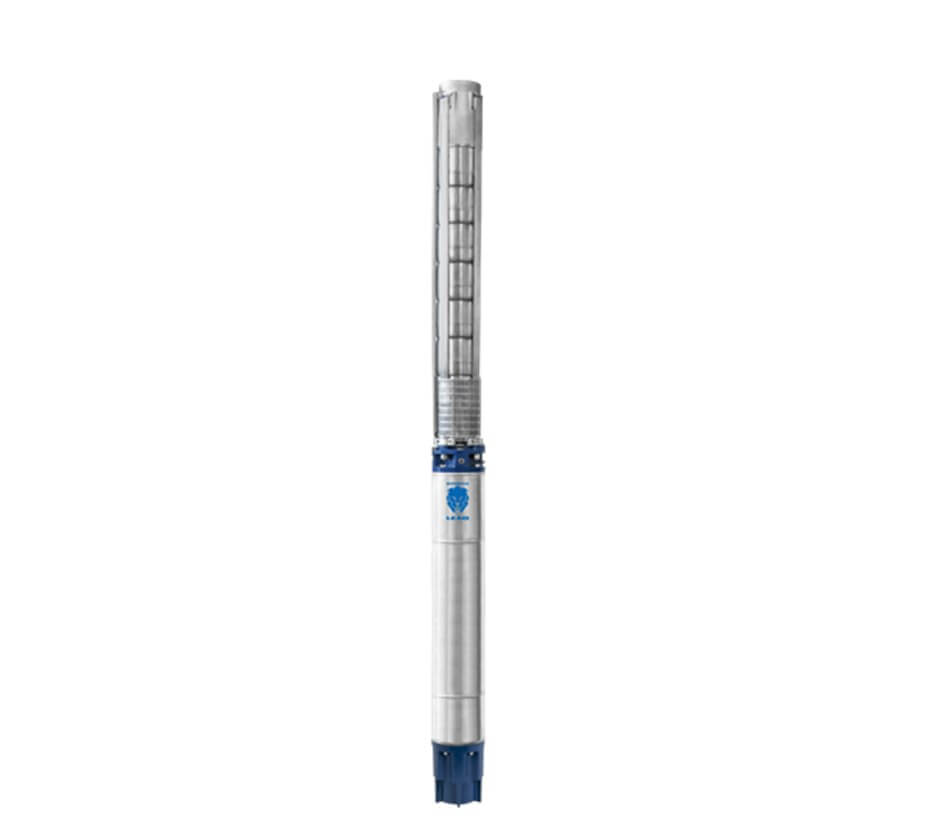

Bombeador:
Indicado para poços tubulares com diâmetro interno mínimo de 8” para as séries SS100 e SS110, e 10” para as séries SS145, SS190 e SS260. Sua forma construtiva é do tipo centrífuga multiestágio de fluxo semiaxial, com válvula de retenção incorporada no bocal de recalque, mancais de borracha e rotores equilibrados dinâmica e hidraulicamente, garantindo a máxima confiabilidade do produto. Possui bocal de saída de 5” nas séries SS100 e SS110 e de 6” nas séries SS145, SS190 e SS260 com rosca BSP. Bombeador totalmente de aço inox.
Motores:
Motores elétricos submersos rebobináveis, trifásicos, 2 polos, 60 Hz, com grau de proteção IP 68, lubrificados com emulsão atóxica à base de água.
Temperatura máxima de operação: 50 ºC
Número máximo de partidas/hora: 10
Info para Pedidos
Modelo SS100 – Sem Painel
| Série | Potência (cv) |
Estágios | Bombeador | Motobomba Trifásica | |
| Código | Código | ||||
| 38TR | 44TR | ||||
| 810 | 50 | 6 | 87601676-00 | 87601696-00 | 87601697-00 |
| 50 | 7 | 87601677-00 | 87601698-00 | 87601699-00 | |
| 60 | 8 | 87601678-00 | 87601700-00 | 87601071-00 | |
| 75 | 9 | 87601679-00 | 87601701-00 | 87601702-00 | |
| 75 | 10 | 87601680-00 | 87601703-00 | 87601704-00 | |
| 90 | 11 | 87601681-00 | 87601705-00 | 87601706-00 | |
| 90 | 12 | 87601682-00 | 87601707-00 | 87601708-00 | |
| 100 | 13 | 87601683-00 | 87601709-00 | 87601710-00 | |
| 100 | 14 | 87601684-00 | 87601711-00 | 87601712-00 | |
| 110 | 15 | 87601685-00 | 87601713-00 | 87601714-00 | |
- Série 810 – motor norma NEMA (estriado).
- SS100: Corpo da válvula, corpo de sucção, corpo de estágio com difusores incorporados, rotores do bombeador,
- eixo, proteção do cabo elétrico, acoplamento, crivo e tirantes de fixação fabricados em aço inoxidável.
Modelo SS100 – Com Painel
| Série | Potência (cv) |
Estágios | Motobomba Trifásica | ||
| Código | Código | Painel | |||
| 38TR | 44TR | ||||
| 810 | 50 | 6 | 87601734-00 | 87601735-00 | SSL |
| 50 | 7 | 87601736-00 | 87601737-00 | SSL | |
| 60 | 8 | 87601738-00 | 87601739-00 | SSL | |
| 75 | 9 | 87601740-00 | 87601741-00 | SSL | |
| 75 | 10 | 87601742-00 | 87601743-00 | SSL | |
| 90 | 11 | 87601744-00 | 87601745-00 | SSL | |
| 90 | 12 | 87601746-00 | 87601747-00 | SSL | |
| 100 | 13 | 87601748-00 | 87601749-00 | SSL | |
| 100 | 14 | 87601750-00 | 87601751-00 | SSL | |
| 110 | 15 | 87601752-00 | 87601753-00 | SSL | |
Tabela de Seleção
| Modelo | Potência (cv) |
Estágios | Características Hidráulicas | |||||||||||
| Vazão (m3/h) | ||||||||||||||
| 0 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 114 | 120 | 126 | 132 | |||
| Altura Manométrica Total (m.c.a.) | ||||||||||||||
| SS100-06 | 50 | 06 | 148 | 120 | 116 | 114 | 107 | 102 | 96 | 91 | 83 | 76 | 71 | 63 |
| SS100-07 | 50 | 07 | 173 | 140 | 136 | 133 | 125 | 119 | 112 | 106 | 97 | 88 | 82 | 74 |
| SS100-08 | 60 | 08 | 198 | 160 | 155 | 152 | 143 | 136 | 128 | 121 | 111 | 101 | 94 | 84 |
| SS100-09 | 75 | 09 | 222 | 179 | 174 | 171 | 161 | 153 | 144 | 136 | 125 | 113 | 106 | 95 |
| SS100-10 | 75 | 10 | 247 | 199 | 194 | 190 | 179 | 170 | 161 | 151 | 138 | 126 | 118 | 105 |
| SS100-11 | 90 | 11 | 272 | 219 | 213 | 208 | 196 | 187 | 177 | 167 | 152 | 139 | 129 | 116 |
| SS100-12 | 90 | 12 | 297 | 239 | 232 | 227 | 214 | 204 | 193 | 182 | 166 | 151 | 141 | 127 |
| SS100-13 | 100 | 13 | 321 | 259 | 252 | 246 | 232 | 222 | 209 | 197 | 180 | 164 | 153 | 137 |
| SS100-14 | 100 | 14 | 346 | 279 | 271 | 265 | 250 | 239 | 225 | 212 | 194 | 177 | 165 | 148 |
| SS100-15 | 110 | 15 | 371 | 299 | 290 | 284 | 268 | 256 | 241 | 227 | 208 | 189 | 176 | 158 |
| Modelo | Potência (cv) |
Estágios | Peso (Kg) | Ø mínimo do Poço (pol.) |
Dimensões (mm) | ||||||
| Bombeador | Motor | Conjunto | |||||||||
| Ø | M | B | C | ||||||||
| E | F | ||||||||||
| SS100-06 | 50 | 06 | 40 | 140 | 180 | 8″ | 182 | 194 | 1140 | 1221 | 2361 |
| SS100-07 | 50 | 07 | 44 | 140 | 184 | 182 | 194 | 1140 | 1349 | 2489 | |
| SS100-08 | 60 | 08 | 48 | 156 | 204 | 182 | 194 | 1230 | 1477 | 2707 | |
| SS100-09 | 75 | 09 | 52 | 179 | 231 | 182 | 194 | 1340 | 1605 | 2945 | |
| SS100-10 | 75 | 10 | 55 | 179 | 234 | 182 | 194 | 1340 | 1733 | 3073 | |
| SS100-11 | 90 | 11 | 59 | 198 | 257 | 182 | 194 | 1470 | 1861 | 3331 | |
| SS100-12 | 90 | 12 | 63 | 198 | 261 | 182 | 194 | 1470 | 1989 | 3459 | |
| SS100-13 | 100 | 13 | 67 | 215 | 282 | 182 | 194 | 1560 | 2117 | 3677 | |
| SS100-14 | 100 | 14 | 71 | 215 | 286 | 182 | 194 | 1560 | 2245 | 3805 | |
| SS100-15 | 110 | 15 | 75 | 247 | 322 | 182 | 194 | 1740 | 2373 | 4113 | |
